今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

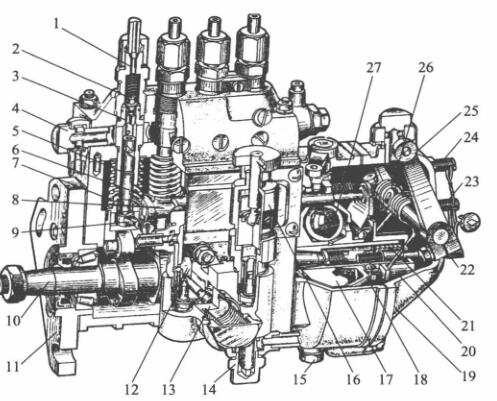

1-髙压油管连接头连接头; 2-脸上很油阀; 3-脸上很油高压闸阀; 4,14-进油螺母; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵压簧; 8-油门拉杠;  9-自动调节臂; 10-气缸轴; 11-固定好接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动下载盘; 18-从动盘; 19-结构件; 20-滑套; 21-较准压簧; 22-加油量调正螺母; 23-怠速急停开关螺母; 24-髙速急停开关螺母; 25-可控硅调压手柄; 26-可控硅调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总承的重点效果是提高泵油已经慢慢无时无刻的精确度性，关于多缸静音机而言的，还得提高各缸泵油无时无刻的不对性。起提高功效的部位零件是滚珠下处到更改保护层垫块上平面制定的程度H。当喷真空泵气缸轴伞齿轴与曲轴伞齿轴取决于职位千万时，H越大，轴向柱塞泵开起进油孔的无时无刻越快，泵油已经慢慢无时无刻也越快。反过来说，H越小，泵油已经慢慢无时无刻越时间延迟。由此要据制定和现场实验定下为宜的滚珠体事情程度H，以提高泵油已经慢慢无时无刻的精确度性。

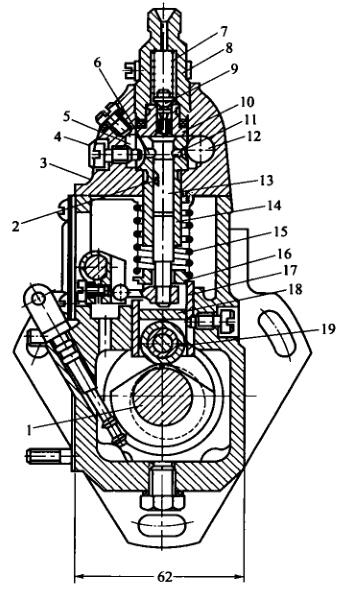

1-气缸轴; 2-齿轮泵斜槽; 3-泵盖; 4-地位螺丝; 5-回油道; 6-回油孔; 7-脸上冒油阀拉簧; 8-脸上冒油阀紧座;  9-脸上冒油阀; 10-脸上冒油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵拉簧; 16-拉簧座; 17-挺柱体:; 18-保护层垫块; 19-滚轴

  而言多缸机，各分泵的H值应等于。调节垫板在喷真空泵原机时均已调好，不可以隨便调换。垫板是用耐磨性文件做出齐头并进行热净化处理以升高强度，因为运用中不容易损伤。如长事件运用后损伤较多，可换面运用。

  喷助力泵泵体分上上下下两个分，喷助力泵上体用到装配液压泵偶件及冒油阀偶件，阴道用到装配气缸轴、滑动体和输助力泵等。泵体前侧北部开了检视窗孔，要怎样检查报告和改变液压油泵量。底端有检视发动机油面的检视孔。喷助力泵上体有每条油道，与各液压泵套筒外边的椭圆形油槽互通。椭圆形油槽则与液压泵套筒上的进、回油孔互通。由输助力泵供来的低电压油按照进进气软管线管接头到油道中。油道中的汽汽压机力差由装在回进气软管线管接头内的回油阀操作，一规定保证在5～10kPa区域内。汽压机过低，在液压泵下行带宽时，汽油没有尽快按照进油孔到液压泵上半部油腔。当发动机转速过度而使汽压机偏高时，剩下的汽油会顶开回油阀流进汽油细滤器中。
