顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  搭配环节及考虑点给出。  ①把里面壳的压气机端朝上,将弹黄卡环装到压气机端联轴器座孔后侧环槽中,考虑不会碰伤轴孔。以后放在抹上清潔润滑油的滑动联轴器,扭力环再装到另外一只弹黄卡环。在装滑动联轴器时,要考虑把方面有油槽的一边乐观。在一个弹黄卡环装到后,均要查卡环会不是流入环井内。

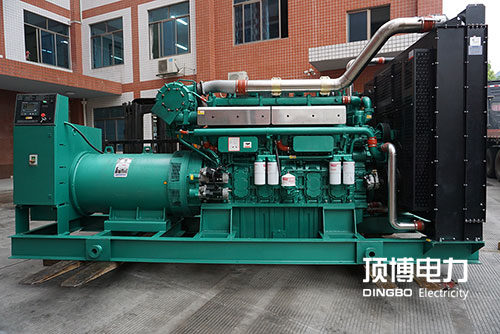

广西顶博发电机组制造的废气涡轮增压器

  ②把上面壳的锅轮机端朝上好比步①相应述次序将拉簧卡环、变动滚动的滚动轴承、阻力环先后顺序装人锅轮机端滚动的滚动轴承孔中,在装变动滚动的滚动轴承时要注重把侧部有油槽的一面向下。


  ③用细铁屑建设的5个小圆环套在脚趾头上,将5个弹性胶封环撑开,套人齿轮马达转子轴胶封环槽中,留意可以稍微用力过猛,免得导致弹性胶封环超级qq会员扭曲或崩裂。


  ④在装有涡轮机旋转叶轴上两种浮力封严环时缩口定位应起拱180°,随后在封严环上抹上干净发动机机油,关注地将旋转叶插到两边壳中去,披风时注意力千万别使轴上场阶及管螺纹碰伤上下滚柱轴承外圆面上。为放到披风时环从另一边滑出或损伤,浮力封严环相对比较于旋转叶轴的位叠要居中,并借助两边壳座孔上锥面作修复系统,使之能圆满滑人封严环座孔中。


  ⑤手去掌托住已装群体中间的壳的锅轮桨叶,将锅轮桨叶出口到处六角形台肩夹在台虎钳上,井手去掌悄悄地托着中间的壳不使引发之外的倾俩,还要注意要避免 锅轮电机转子轴从这当中间的壳中滑小。


  ⑥将扭力片和隔陷阱在轴上,再放进去抹上保养液压油的扭力轮毂轴承型号,主要扭力轮毂轴承型号正等轴测图右下方的进油孔要由上向下紧贴中间商壳上的进油孔,第二步放上止动螺母,扭松4个螺拴后,将止动螺母翻边保险行业,锁定4个六角螺栓。第二步再将另一类块扭力片套在轴上及放到挡油板,主要挡油板上的导油舌,须得伸入回油腔。


  ⑦将已要装弹性密封垫性能环的轴封抹上易于柴油发动机油后装进去压气机端气封板上此类的座孔中去,装进去前将两人环的缩口部位起拱,使之相隔180°,另将“o”形胶密封垫性能加盟陷阱人压气机气封板儿外圆的环槽中,成了易于压入期间壳,胶密封垫性能圈外圆外面上适宜抹上些薄柴油发动机油,再压人期间壳设备中去。


  ⑧在对齐滑片及压气机转子上动失衡标识后套上压气机转子,将自锁螺母拧上并螺扣至与轴外圆上的动失衡谱号对齐直到【于此的螺扣扭距为39~44N.m (4-4.5kgf.m)】,在螺扣时不同意压气机转子谈谈于轴有螺杆旋转(若压气机转子不顺利完成套入轴上时,可将压气机转子浸没热水烧水后再套入)。


  ⑨从台虎钳上拆出来已精好的組合件,按之前记号存放在无叶蜗壳中,关注在安装时无需错位一旦碰伤涡轮增压叶轮叶片知名组成部分,再再装上锅轮端弯排机及止动螺母,锁紧六角螺母【锁紧载荷为39N .m (4kgf.m)】后,将止动螺母翻边锁起九个螺母。


  ⑩将压气机身挡住标示装到当中壳中去,组装前先将“v”形夹箍套人当中壳,并留意组装时也不要变歪,一旦压气机身脚弧个个部分碰伤压气机桨叶叶轮叶片顶.级个个部分,装上“v”形夹箍并螺扣螺帽【螺扣力距为14.7N -m (1.5kgf - m)】。  在中央壳进油孔中加入保养汽车机油后,用力翻转桨叶应便捷扭动,井用心测听,检测有元碰擦声。


  总装完后,防范下列不属于几项开展測量。  1.齿轮压气机电机定叶片径向走动量的衡量方法,把有千分表的吸铁表座放于蜗壳出入口法兰片表面设计上,将千分表的衡量方法棒下端顶在齿轮桨叶出入口处的六角形台肩表面设计上,继续使用手推拉电机定叶片轴即测量最多径向走动量,其值应高于0. 25mm,若以上此值,则应进三步检测止推轴承型号及扭力片等各组合式件。此法用于于增压机已装在飞机机组时候下的测得。


  2.压气机径向腐蚀痕迹,手摸指从径向压滑片轴上自锁螺母后,用厚度规检测的压气机风轮叶面与压气金属外壳范围内是较为小的间璩,此腐蚀痕迹应少于0.15mm,不低于此值应立即给予拆解查。查时注意别已损坏风轮上叶面,此法也可以在已安装程序增压机的冷库机组努力上进行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
